تعد الحماية من زيادة التيار جانبًا مهمًا في حماية الأنظمة الكهربائية، خاصة في خزانات توزيع الطاقة. باعتباري موردًا رائدًا لأجهزة الحماية من زيادة التيار 20KA، كثيرًا ما يتم سؤالي عن كيفية عمل هذه الأجهزة للحماية من زيادة التيار. في منشور المدونة هذا، سوف أتعمق في العلوم وراء أجهزة الحماية من زيادة التيار 20KA وأشرح كيف تحمي خزانات توزيع الطاقة من الزيادات الكهربائية التي قد تكون ضارة.
فهم العواصف الكهربائية
قبل أن نستكشف كيفية عمل أجهزة الحماية من زيادة التيار 20KA، من الضروري أن نفهم ما هي الزيادات الكهربائية ومن أين تأتي. الزيادات المفاجئة في الجهد الكهربائي هي زيادات مفاجئة في الجهد يمكن أن تستمر من بضعة نانو ثانية إلى عدة ميلي ثانية. يمكن أن يكون سبب هذه الزيادات عوامل مختلفة، بما في ذلك الصواعق، وتبديل شبكة الكهرباء، وتشغيل المعدات الكهربائية الكبيرة.
تعد ضربات البرق أحد أكثر الأسباب شيوعًا وخطورة للطفرات الكهربائية. عندما تضرب صاعقة خط كهرباء أو مبنى مجاور، يمكنها إدخال كمية هائلة من الطاقة الكهربائية إلى شبكة الطاقة. يمكن أن تنتقل هذه الطاقة عبر النظام الكهربائي وتسبب أضرارًا كبيرة للمعدات الحساسة، بما في ذلك خزانات توزيع الطاقة.
يعد تبديل شبكة الطاقة سببًا شائعًا آخر للطفرات الكهربائية. عندما يقوم مشغلو شبكة الطاقة بالتبديل بين مصادر الطاقة المختلفة أو إجراء صيانة على الشبكة، يمكن أن يسبب ذلك تغيرات مفاجئة في الجهد. يمكن أن تؤدي هذه التغييرات إلى حدوث طفرات يمكنها الانتقال عبر النظام الكهربائي وإتلاف المعدات.
يمكن أيضًا أن يتسبب تشغيل المعدات الكهربائية الكبيرة، مثل المحركات والمولدات والمحولات، في حدوث زيادات كهربائية. عندما يتم تشغيل هذه الأجهزة أو إيقاف تشغيلها، فإنها يمكن أن تحدث تغييرات مفاجئة في التيار والجهد، مما قد يؤدي إلى حدوث زيادات.
كيف تعمل أجهزة الحماية من زيادة التيار 20KA
تم تصميم جهاز الحماية من زيادة التيار 20KA لتحويل الطاقة الكهربائية الزائدة من خزانة توزيع الطاقة أثناء زيادة التيار. يشير تصنيف "20KA" إلى الحد الأقصى لسعة تيار التفريغ للجهاز، مما يعني أنه يمكنه التعامل بأمان مع زيادة التيار بتيار يصل إلى 20,000 أمبير.
المبدأ الأساسي وراء جهاز الحماية من زيادة التيار 20KA هو توفير مسار منخفض المقاومة لتدفق التيار المفاجئ إلى الأرض. عند حدوث زيادة، يكتشف جهاز الحماية من زيادة التيار الزيادة في الجهد ويتحول على الفور من حالة المقاومة العالية إلى حالة المقاومة المنخفضة. وهذا يسمح للتيار المتدفق بالتدفق عبر الجهاز وإلى الأرض، وليس عبر خزانة توزيع الطاقة والمعدات المتصلة.
تستخدم معظم أجهزة الحماية من زيادة التيار 20KA مقاومات أكسيد المعادن (MOVs) أو أنابيب تفريغ الغاز (GDTs) كمكونات رئيسية للحماية من زيادة التيار. MOVs هي أجهزة أشباه الموصلات التي لها خاصية المقاومة غير الخطية. عندما يتجاوز الجهد عبر MOV عتبة معينة، تنخفض مقاومتها بشكل كبير، مما يسمح لتدفق التيار من خلالها. ومن ناحية أخرى، فإن أنابيب GDT هي أنابيب مملوءة بالغاز تقوم بتوصيل الكهرباء عندما يتجاوز الجهد عبرها مستوى معين.
بالإضافة إلى MOVs وGDTs، تستخدم بعض أجهزة الحماية من زيادة التيار 20KA أيضًا مكونات أخرى، مثل الصمامات والمرشحات، لتحسين أدائها. تُستخدم الصمامات لحماية جهاز الحماية من التيار الزائد، بينما تُستخدم المرشحات لتقليل التداخل الكهرومغناطيسي (EMI) الناتج عن التيار الزائد.
تركيب ووضع أجهزة الحماية من زيادة التيار 20KA
يعد التثبيت والوضع المناسب لأجهزة الحماية من زيادة التيار 20KA أمرًا بالغ الأهمية لتشغيلها الفعال. يجب تركيب جهاز الحماية من زيادة التيار في أقرب مكان ممكن من خزانة توزيع الطاقة لتقليل طول مسار تيار التيار. وهذا يساعد على تقليل الحث والمقاومة للمسار، مما يمكن أن يحسن قدرة الجهاز على تحويل التيار المتصاعد إلى الأرض.
يجب أيضًا أن يكون جهاز الحماية من زيادة التيار متصلاً بنظام تأريض موثوق. يوفر نظام التأريض الجيد مسارًا منخفض المقاومة لتدفق التيار المتدفق إلى الأرض، مما يساعد على حماية خزانة توزيع الطاقة والمعدات المتصلة من التلف.
بالإضافة إلى جهاز الحماية من زيادة التيار الرئيسي المثبت في خزانة توزيع الطاقة، قد يكون من الضروري أيضًا تركيب أجهزة إضافية للحماية من زيادة التيار في نقاط أخرى في النظام الكهربائي، مثل عند مدخل المبنى أو على مستوى المعدات الفردية. يوفر هذا مستويات متعددة من الحماية ويساعد على ضمان حماية النظام الكهربائي بشكل كامل ضد الزيادات المفاجئة.
فوائد استخدام أجهزة الحماية من زيادة التيار 20KA في خزانات توزيع الطاقة
يوفر استخدام جهاز الحماية من زيادة التيار 20KA في خزانة توزيع الطاقة العديد من الفوائد، بما في ذلك:
- حماية المعدات: من خلال تحويل الطاقة الكهربائية الزائدة من خزانة توزيع الطاقة، يساعد جهاز الحماية من زيادة التيار 20KA على حماية المعدات المتصلة من التلف الناتج عن زيادات التيار. يمكن أن يؤدي ذلك إلى إطالة عمر المعدات وتقليل الحاجة إلى عمليات الإصلاح والاستبدال المكلفة.
- موثوقية النظام: يمكن أن تتسبب الزيادات الكهربائية في حدوث خلل في تشغيل خزانة توزيع الطاقة والمعدات المتصلة. من خلال منع هذه الزيادات من الوصول إلى المعدات، يساعد جهاز الحماية من زيادة التيار 20KA على تحسين موثوقية النظام الكهربائي وتقليل وقت التوقف عن العمل.
- أمان: يمكن أن تشكل الزيادات الكهربائية خطراً على سلامة الأفراد والمعدات. يساعد جهاز الحماية من زيادة التيار 20KA على تقليل مخاطر الحرائق الكهربائية وحوادث السلامة الأخرى من خلال حماية خزانة توزيع الطاقة والمعدات المتصلة من التلف.
منتجاتنا
كمورد لأجهزة الحماية من زيادة التيار 20KA، فإننا نقدم مجموعة من المنتجات عالية الجودة لتلبية احتياجات العملاء المختلفين. ملكناجهاز الحماية من الطفرة CHT1-D20KAتم تصميمه لتوفير حماية موثوقة ضد الزيادات المفاجئة في خزانات توزيع الطاقة. إنه يتميز بقدرة تيار تفريغ عالية تصل إلى 20KA ووقت استجابة سريع، مما يسمح له بتحويل التيار المتدفق بسرعة إلى الأرض.

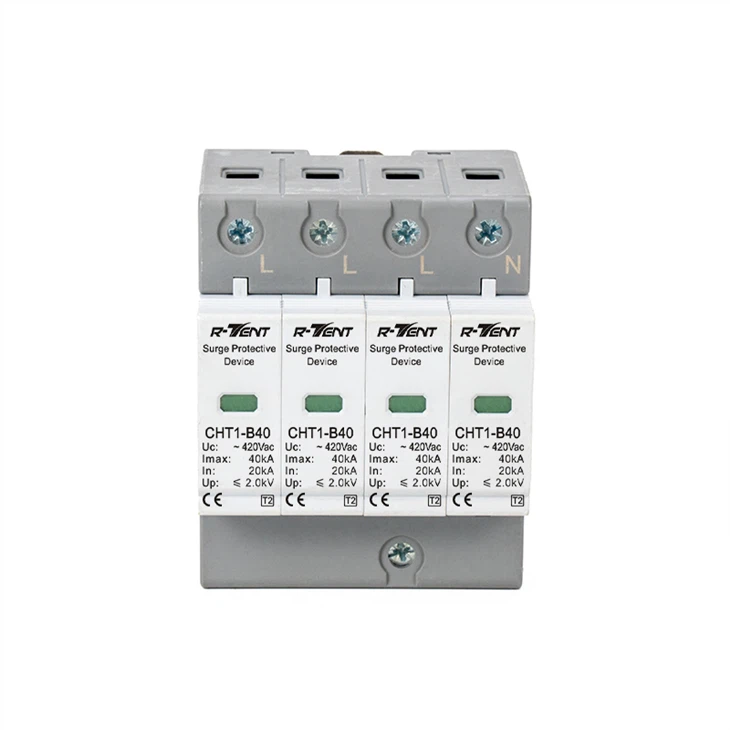

بالإضافة إلى CHT1-D20KA، نقدم أيضًا أجهزة أخرى للحماية من زيادة التيار بتصنيفات وميزات مختلفة. ملكناجهاز حماية الجراح الجديد CHT1-C20-40KA (SPD)يتمتع بقدرة تيار تفريغ أعلى تصل إلى 40 كيلو أمبير، مما يجعله مناسبًا للتطبيقات التي تتطلب مستوى أعلى من الحماية. ملكناجهاز حماية الجراح الجديد CHT1-B40KA 4p (SPD)هو جهاز حماية من التيار الكهربائي رباعي الأقطاب يوفر حماية شاملة للأنظمة الكهربائية ثلاثية الطور.
خاتمة
في الختام، تلعب أجهزة الحماية من زيادة التيار 20KA دورًا حاسمًا في حماية خزانات توزيع الطاقة والمعدات المتصلة من الزيادات الكهربائية. من خلال توفير مسار منخفض المقاومة لتدفق التيار المتدفق إلى الأرض، تساعد هذه الأجهزة على منع تلف المعدات وتحسين موثوقية النظام الكهربائي.
إذا كنت تبحث عن مورد موثوق به لأجهزة الحماية من زيادة التيار 20KA، فلا تتردد في الاتصال بنا. لدينا فريق من المحترفين ذوي الخبرة الذين يمكنهم مساعدتك في اختيار جهاز الحماية من زيادة التيار المناسب لاحتياجاتك الخاصة وتزويدك بدعم التثبيت والصيانة. دعونا نعمل معًا لضمان سلامة وموثوقية النظام الكهربائي الخاص بك.
مراجع
- "أجهزة الحماية من زيادة التيار: المبادئ والتطبيقات" بقلم جون دو
- "دليل الحماية من التيار الكهربائي" بقلم جين سميث
- "حماية نظام الطاقة والمفاتيح الكهربائية" بقلم روبرت جونسون
