كيفية حساب خسارة التيار الدوامي في محول التيار؟

مرحبًا يا من هناك! كمورد لمحولات التيار، كثيرًا ما يتم سؤالي عن كيفية حساب خسارة التيار الدوامي في محول التيار. إنه موضوع بالغ الأهمية، خاصة بالنسبة لأولئك الذين يريدون التأكد من كفاءة وأداء هذه الأجهزة. لذلك، دعونا نتعمق!

فهم إيدي - الخسارة الحالية

أول الأشياء أولاً، ما هو بالضبط فقدان التيار الدوامي؟ حسنًا، عندما يمر مجال مغناطيسي متناوب عبر موصل، فإنه يستحث تيارات متداولة داخل الموصل. وتسمى هذه التيارات الدوامة. الطاقة التي تتبدد بسبب مقاومة الموصل أثناء تدفق هذه التيارات الدوامية هي ما نسميه فقدان التيار الدوامي. في محولات التيار، يمكن أن تؤدي هذه الخسارة إلى التسخين، وانخفاض الكفاءة، وحتى التأثير على دقة القياس الحالي.

العوامل المؤثرة على إيدي - الخسارة الحالية

قبل أن ندخل في الحساب، من المهم أن نفهم العوامل التي تؤثر على فقدان التيار الدوامي.

قوة المجال المغناطيسي

كلما كان المجال المغناطيسي المتناوب أقوى في قلب محول التيار، كلما كانت التيارات الدوامية المستحثة أكبر. وهذا يعني أن ارتفاع شدة المجال المغناطيسي يؤدي عمومًا إلى خسائر أكبر في التيار الدوامي. على سبيل المثال، إذا كنت تستخدم محول تيار في نظام كهربائي عالي الطاقة حيث تكون المجالات المغناطيسية شديدة، فيمكنك توقع خسائر أكبر في التيار الدوامي مقارنة بنظام منخفض الطاقة.

المواد الأساسية

يلعب نوع المادة المستخدمة في قلب المحول الحالي دورًا كبيرًا. المواد المختلفة لها مقاومات كهربائية مختلفة. المواد ذات المقاومة العالية سيكون لها خسائر أقل في التيار الدوامي لأن المقاومة تعارض تدفق التيارات الدوامية. على سبيل المثال، تستخدم بعض محولات التيار الحديثة قلوبًا مغلفة مصنوعة من مواد مثل فولاذ السيليكون. يتم عزل الصفائح عن بعضها البعض مما يساعد على تقليل مسارات التيار الدوامي وبالتالي الضياعات.

تكرار

يؤثر تردد التيار المتردد أيضًا على فقدان التيار الدوامي. ومع زيادة التردد، يزداد معدل تغير المجال المغناطيسي، مما يؤدي إلى ظهور تيارات دوامية مستحثة أكبر. لذلك، في التطبيقات عالية التردد، يمكن أن تكون خسائر التيار الدوامي مصدر قلق كبير.

حساب إيدي - الخسارة الحالية

الآن، دعونا نتحدث عن كيفية حساب الخسارة الحالية الدوامة. الصيغة الأكثر شيوعًا المستخدمة لحساب فقدان التيار الدوامي في النواة المغناطيسية هي:

[P_e = k_e f^2 B_m^2 V]

أين:

• (P_e) هو فقدان التيار الدوامي بالواط.
• (k_e) هو ثابت التيار الدوامي، والذي يعتمد على المادة الأساسية وأبعادها وطريقة بنائها. عادة ما يتم تحديد هذا الثابت تجريبيًا أو يتم الحصول عليه من أوراق بيانات الشركة المصنعة.
• (و) هو تردد التيار المتردد بالهرتز (هرتز).
• (B_m) هي أقصى كثافة للتدفق المغناطيسي في النواة بوحدة تسلا (T).
• (V) هو حجم اللب بالمتر المكعب ((m^3)).

دعنا نحلل خطوات استخدام هذه الصيغة:

الخطوة 1: تحديد الدوامة - ثابت التيار ((k_e))

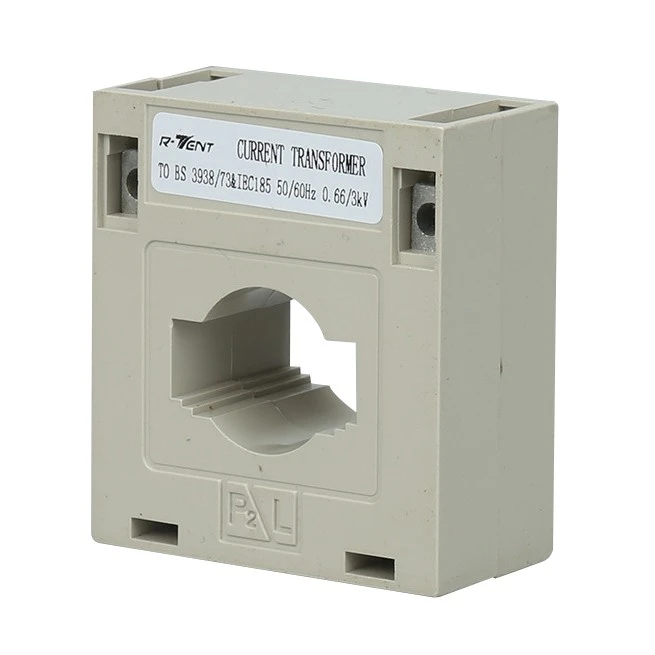

وكما ذكرنا سابقًا، غالبًا ما يتم توفير هذه القيمة من قبل الشركة المصنعة للمواد الأساسية. إذا لم يكن الأمر كذلك، فقد تحتاج إلى إجراء بعض الاختبارات على عينة من المادة الأساسية للعثور عليها. يمكنك الاطلاع على المواصفات الفنية للمادة الأساسية التي تستخدمها في عملكDSC سلسلة المحولات الحاليةأومحول الصب من النوع XD2للحصول على فكرة عن قيمة (k_e).

الخطوة 2: ابحث عن التردد ((f))

هذا هو عادة تردد النظام الكهربائي الذي يعمل فيه المحول الحالي. في معظم أنظمة الطاقة، يكون التردد إما 50 هرتز أو 60 هرتز. ومع ذلك، في بعض التطبيقات المتخصصة، مثل إلكترونيات الطاقة عالية التردد، يمكن أن يكون التردد أعلى من ذلك بكثير.

الخطوة 3: قياس كثافة التدفق المغناطيسي القصوى ((B_m))

يمكن أن يكون قياس (B_m) أمرًا صعبًا بعض الشيء. يمكنك استخدام مستشعر المجال المغناطيسي أو مقياس التدفق لقياس المجال المغناطيسي في القلب. أقصى قيمة لهذا المجال المغناطيسي خلال دورة واحدة من التيار المتردد هي (B_m).

الخطوة 4: حساب الحجم الأساسي ((V))

إذا كنت تعرف أبعاد النواة، يمكنك حساب حجمها. بالنسبة لنواة بسيطة مستطيلة الشكل، يكون الحجم هو حاصل ضرب طوله وعرضه وارتفاعه ((V = l\times w\times h)).

بمجرد حصولك على كل هذه القيم، يمكنك إدخالها في الصيغة لحساب خسارة التيار الدوامي.

أهمية حساب الدوامة - الخسارة الحالية

حساب الدوامة - الخسارة الحالية ليست مجرد تمرين أكاديمي. لها آثار في العالم الحقيقي على أداء وموثوقية المحولات الحالية.

كفاءة

ارتفاع الدوامة - تعني خسائر التيار الدوامي أن كمية كبيرة من الطاقة يتم إهدارها على شكل حرارة. هذا يقلل من الكفاءة الإجمالية للمحول الحالي. ومن خلال حساب هذه الخسائر وتقليلها، يمكنك التأكد من أن أموالكمحول التيار من سلسلة CAأو أن النماذج الأخرى تعمل بأكبر قدر ممكن من الكفاءة.

ارتفاع درجة الحرارة

الحرارة المتولدة بسبب فقدان التيار الدوامي يمكن أن تتسبب في ارتفاع درجة حرارة المحول الحالي. يمكن أن يؤدي الارتفاع المفرط في درجة الحرارة إلى إتلاف عزل اللفات وتقليل عمر المحول. من خلال مراقبة خسائر التيار الدوامي، يمكنك منع ارتفاع درجة الحرارة وضمان موثوقية الجهاز على المدى الطويل.

دقة

إيدي - يمكن أن تؤثر خسائر التيار أيضًا على دقة القياس الحالي في محول التيار. يمكن أن يؤدي التسخين الإضافي واضطرابات المجال المغناطيسي الناتجة عن هذه الخسائر إلى حدوث أخطاء في تيار الخرج. من خلال حساب خسائر التيار الدوامي والتحكم فيها، يمكنك الحفاظ على دقة قياساتك الحالية.

الحد من الدوامة - الخسارة الحالية

إذا وجدت أن خسائر التيار الدوامي في محولك الحالي مرتفعة للغاية، فهناك عدة طرق لتقليلها.

باستخدام النوى مغلفة

كما ذكرنا سابقًا، يمكن للنوى المصفحة ذات الطبقات المعزولة أن تقلل بشكل كبير من خسائر التيار الدوامي. تقوم الصفائح بتفكيك مسارات التيارات الدوامية، مما يزيد من صعوبة تداول التيارات.

اختيار المواد الأساسية الصحيحة

يمكن أن يساعد أيضًا اختيار مادة أساسية ذات مقاومة عالية. بعض المواد المتقدمة، مثل السبائك البلورية النانوية، لديها خسائر منخفضة جدًا في التيار الدوامي مقارنة بالمواد التقليدية.

تحسين التصميم

إن التصميم الصحيح لمحول التيار، مثل تقليل مساحة المقطع العرضي للنواة أو استخدام تكوين لف أكثر كفاءة، يمكن أن يقلل أيضًا من خسائر التيار الدوامي.

خاتمة

يعد حساب فقدان التيار الدوامي في محول التيار خطوة مهمة لضمان كفاءته وموثوقيته ودقته. من خلال فهم العوامل التي تؤثر على فقدان التيار الدوامي، واستخدام الصيغة الصحيحة، واتخاذ خطوات لتقليل هذه الخسائر، يمكنك الحصول على أقصى استفادة من محولاتك الحالية.

إذا كنت في السوق للحصول على محولات تيار عالية الجودة أو لديك أي أسئلة حول حسابات خسارة التيار الدوامي، فلا تتردد في التواصل معنا. نحن هنا لمساعدتك في اتخاذ أفضل الخيارات لأنظمتك الكهربائية.

مراجع

• "هندسة المحولات: التصميم والتكنولوجيا والتشخيص" بقلم TA Lipo
• "أنظمة الطاقة الكهربائية" بقلم CL Wadhwa
