كيفية حساب الخسائر في محول الصب؟

كمورد محنك لمحولات الصب ، غالبًا ما أواجه استفسارات حول حساب الخسائر في هذه المكونات الكهربائية الحاسمة. إن فهم كيفية حساب هذه الخسائر ليس ضروريًا فقط لتقييم كفاءة محول الصب ولكن أيضًا لاتخاذ قرارات مستنيرة أثناء عملية الشراء. في منشور المدونة هذا ، سوف أتحول إلى أساليب حساب الخسائر في محول الصب ، مما يوفر رؤى قيمة للمهندسين والفنيين وأي شخص يشارك في الصناعة الكهربائية.

أنواع الخسائر في محول الصب

قبل الغوص في طرق الحساب ، من المهم فهم النوعين الرئيسيين للخسائر اللذين يحدثان في محول الصب: خسائر الحديد وخسائر النحاس.

خسائر الحديد

خسائر الحديد ، المعروفة أيضًا باسم الخسائر الأساسية ، هي الخسائر التي تحدث في قلب المحول بسبب المجال المغناطيسي المتناوب. يمكن تقسيم هذه الخسائر إلى مكونين: خسائر التباطؤ وخسائر الدوامة الحالية.

• خسائر التباطؤ: تحدث خسائر التباطؤ عندما تكون المجالات المغناطيسية في قلب المحول مغناطيسيًا وتزميدها بشكل متكرر. في كل مرة ينعكس المجال المغناطيسي ، يتم تبديد الطاقة في شكل حرارة. يمكن حساب فقدان التباطؤ باستخدام الصيغة التالية:
  [p_h = k_h f b_m^{n} v]
  عندما يكون (P_H) فقدان التباطؤ ، (K_H) هو ثابت التباطؤ ، (F) هو تواتر التيار المتناوب ، (B_M) هو الحد الأقصى لكثافة التدفق المغناطيسي ، (N) هو الأسس Steinmetz (عادة ما بين 1.5 و 2.5) ، و (V) هو حجم النواة.

• إدي خسائر الحالية: تحدث خسائر التيار الدوامة عندما يحفز المجال المغناطيسي بالتناوب التيارات المتداولة ، والمعروفة باسم تيارات الدوامة ، في قلب المحول. تتدفق هذه التيارات عبر المادة الأساسية وتولد الحرارة ، مما يؤدي إلى فقدان الطاقة. يمكن حساب الخسارة الحالية الدوامة باستخدام الصيغة التالية:
  [p_e = k_e f^{2} b_m^{2} t^{2} v]
  عندما يكون (P_E) فقدان تيار الدوامة ، (K_E) ثابت تيار الدوامة ، (F) هو التردد ، (B_M) هو الحد الأقصى لكثافة التدفق المغناطيسي ، (T) هو سمك التصفيح الأساسي ، و (V) هو حجم النواة.

إجمالي فقدان الحديد (P_ {Iron}) هو مجموع فقدان التباطؤ وخسارة التيار الدوامة:
[P_ {Iron} = P_H + P_E]

خسائر النحاس

خسائر النحاس ، المعروفة أيضًا باسم خسائر الحمل ، هي الخسائر التي تحدث في لفائف المحول بسبب مقاومة الموصلات النحاسية. عندما تتدفق التيار عبر اللفات ، يتم إنشاء الحرارة وفقًا لقانون جول. يمكن حساب فقدان النحاس باستخدام الصيغة التالية:
[p_ {with} = i^{2} r]
حيث (p_ {cu}) هي فقدان النحاس ، (i) هو التيار يتدفق عبر اللف ، و (r) هو مقاومة اللف.

يمكن حساب مقاومة (R) من اللف باستخدام الصيغة:
[r = \ rho \ frac {l} {a}]
حيث (\ rho) هي مقاومة الموصل النحاسي ، (L) هو طول الموصل ، و (أ) هي المساحة المقطعية للموصل.

حساب إجمالي الخسائر

إجمالي الخسائر (P_ {Total}) في محول الصب هي مجموع خسائر الحديد وخسائر النحاس:
[p_ {total} = p_ {Iron}+p_ {with}]

من المهم أن نلاحظ أن خسائر النحاس تختلف مع الحمل على المحول ، في حين أن خسائر الحديد ثابتة نسبيًا بغض النظر عن الحمل. لذلك ، عند حساب الخسائر الكلية ، يجب مراعاة عامل الحمل.

دعنا نفترض أن فقدان النحاس المقنن عند الحمل الكامل هو (P_ {Cu Rated}) ، وعامل التحميل هو (LF) (نسبة الحمل الفعلي إلى الحمل المقدر). ثم يمكن حساب فقدان النحاس الفعلي (p_ {cu-actual}) على النحو التالي:
[p_ {with - current} = (lf)^{2} p_ {cu -tred}]

يمكن بعد ذلك حساب إجمالي الخسائر في الحمل المحدد على النحو التالي:
[p_ {total} = p_ {Iron}+(lf)^{2} p_ {cu-rated}]

مثال الحساب

دعونا نفكر في مثال لتوضيح حساب الخسائر في محول الصب. لنفترض أن لدينا أXD1Type المحول الصبمع المواصفات التالية:

• الطاقة المقدرة: (S_ {تصنيف} = 1000 \ kVa)
• الجهد المقدر: (V_ {Rated} = 10 \ KV/0.4 \ KV)
• فقدان الحديد عند لا - تحميل: (p_ {Iron} = 2 \ kw)
• فقدان النحاس عند التحميل الكامل: (p_ {cu reced} = 10 \ kw)

إذا كان المحول يعمل على عامل تحميل (LF = 0.8) ، فيمكننا حساب الخسائر الكلية على النحو التالي:

أولاً ، احسب فقدان النحاس الفعلي:
[p_ {cu-actual} = (lf)^{2} p_ {cu-rated} = (0.8)^{2} \ times10 \ kw = 6.4 \ kw]

ثم ، احسب إجمالي الخسائر:
[p_ {total} = p_ {Iron}+p_ {cu-actual} = 2 \ k 6.4 \ kw = 8.4 \]

أهمية حساب الخسارة

يعد حساب الخسائر في محول الصب أمرًا بالغ الأهمية لعدة أسباب:

• تقييم الكفاءة: يتم تعريف كفاءة (\ eta) للمحول على أنها نسبة طاقة الإخراج (p_ {out}) إلى قوة الإدخال (p_ {in}):
  [\ eta = \ frac {p_ {out}} {p_ {in}} = \ frac {p_ {out}} {p_ {out}+p_ {total}}]
  من خلال حساب الخسائر بدقة ، يمكننا تحديد كفاءة المحول ومقارنة النماذج المختلفة لتحديد النماذج الأكثر كفاءة.

• تحليل التكلفة: تؤدي الخسائر في المحول إلى استهلاك إضافي للطاقة ، مما يترجم إلى ارتفاع تكاليف التشغيل. عن طريق تقليل الخسائر ، يمكننا تقليل تكاليف الطاقة الطويلة المدى المرتبطة بالمحول.

• الإدارة الحرارية: يمكن أن تؤثر الحرارة الناتجة عن الخسائر على أداء المحول وعمره. من خلال فهم الخسائر ، يمكننا تصميم أنظمة التبريد المناسبة لضمان عمل المحول في نطاق درجة حرارة آمنة.

مجموعة منتجاتنا

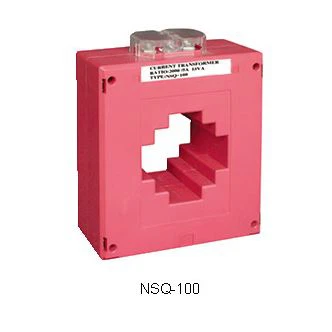

في شركتنا ، نقدم مجموعة واسعة من محولات الصب عالية الجودة ، بما في ذلكCA Series Current TransformerوMSQ المحول الحالي. تم تصميم محولاتنا بتكنولوجيا متقدمة لتقليل الخسائر وزيادة الكفاءة.

إذا كنت في السوق لمحول الصب وتحتاج إلى حساب الخسائر الخاصة بتطبيقك المحدد بدقة ، فإن فريق الخبراء لدينا هنا لمساعدتك. يمكننا تقديم مواصفات فنية مفصلة ودعم لمساعدتك في اتخاذ القرار الصحيح.

خاتمة

يعد حساب الخسائر في محول الصب مهمة معقدة ولكنها أساسية. من خلال فهم أنواع الخسائر وطرق الحساب وأهمية حساب الخسارة ، يمكنك اتخاذ قرارات مستنيرة عند اختيار محول لنظامك الكهربائي. سواء كنت مهندسًا تقوم بتصميم شبكة توزيع طاقة جديدة أو مدير منشأة تتطلع إلى ترقية محولاتك الحالية ، فإن شركتنا هي شريكك الموثوق.

إذا كان لديك أي أسئلة أو ترغب في مناقشة متطلباتك المحددة ، فيرجى عدم التردد في الاتصال بنا. نتطلع إلى الفرصة للعمل معك وتزويدك بأفضل حلول محولات الصب.

مراجع

• أساسيات الآلات الكهربائية ، ستيفن ج. تشابمان
• تحليل نظام الطاقة ، جون جرينجر ، وليام دي ستيفنسون
