مرحبًا يا من هناك! كمورد لمحولات الصب، كنت في خضم الصناعة الكهربائية لبعض الوقت. أحد المواضيع التي تستمر في الظهور في المناقشات مع العملاء والعاملين في الصناعة هو تأثير قدرة الدائرة القصيرة لشبكة الطاقة على محول الصب. لذلك، دعونا نتعمق في هذا ونرى ما هو.
أولاً، ما هي قدرة الدائرة القصيرة؟ حسنًا، إنه في الأساس مقياس لقدرة شبكة الطاقة على التعامل مع الدوائر القصيرة. عندما يحدث قصر في الشبكة، يمكن أن تتدفق كمية هائلة من التيار. تخبرنا سعة الدائرة القصيرة بمقدار التيار الذي يمكن للشبكة توفيره خلال مثل هذا الحدث. يتم التعبير عنه عادةً بـ MVA (ميجا فولت - أمبير).
الآن، كيف تؤثر سعة الدائرة القصيرة هذه على محولات الصب لدينا؟
1. الإجهاد الحراري
عند حدوث ماس كهربائي في شبكة الطاقة، يمر تدفق هائل من التيار عبر محول الصب. هذه الزيادة المفاجئة في التيار تؤدي إلى ارتفاع كبير في درجة الحرارة داخل المحول. كما ترى، تتناسب الحرارة المتولدة في الموصل مع مربع التيار المتدفق عبره (وفقًا للصيغة (H = I^{2}Rt)، حيث (H) هي الحرارة، (I) هو التيار، (R) هي المقاومة، و(t) هو الوقت).
إذا كانت شبكة الطاقة ذات سعة دائرة قصر عالية، فإن التيار خلال دائرة قصر سيكون أكبر بكثير. وهذا يعني أن محول الصب يجب أن يتحمل ضغطًا حراريًا أعلى بكثير. مع مرور الوقت، يمكن أن يؤدي ذلك إلى تحلل المواد العازلة داخل المحول. العزل أمر بالغ الأهمية لحسن سير العمل في المحولات. بمجرد أن يبدأ في الانهيار، يمكن أن يؤدي إلى حدوث دوائر قصيرة داخل المحول نفسه، مما يقلل من عمره الافتراضي ويزيد من خطر الفشل.
على سبيل المثال، إذا تم تصميم محول الصب لتيار دائرة قصيرة منخفض نسبيًا وتعرض فجأة لدائرة قصر عالية التيار بسبب شبكة عالية السعة، فقد يبدأ العزل في الذوبان أو التفحم. يمكن أن يسبب هذا تفريغًا جزئيًا، مما يؤدي إلى إتلاف العزل بشكل أكبر ويمكن أن يؤدي في النهاية إلى انهيار كامل للمحول.
2. الإجهاد الميكانيكي
بالإضافة إلى الإجهاد الحراري، فإن تيارات الدائرة القصيرة العالية تخلق أيضًا ضغطًا ميكانيكيًا على ملفات محول الصب. تتفاعل المجالات المغناطيسية الناتجة عن التيارات الكبيرة مع اللفات، مما يؤدي إلى تعرضها لقوى. يمكن أن تكون هذه القوى قوية جدًا، خاصة عندما يكون تيار الدائرة القصيرة كبيرًا.
عندما تتمتع شبكة الطاقة بسعة دائرة قصر عالية، فإن القوى الميكانيكية المؤثرة على اللفات يمكن أن تكون شديدة جدًا لدرجة أنها يمكن أن تشوه اللفات أو حتى تكسرها. وذلك لأن اللفات مصنوعة من الموصلات التي يتم تثبيتها في مكانها بواسطة العزل والدعامات الميكانيكية. يمكن للقوى المفاجئة والكبيرة أثناء ماس كهربائى أن تتغلب على قوة هذه الدعامات.
على سبيل المثال، قد تبدأ الملفات في التحرك خارج مواقعها الأصلية، مما يتسبب في حدوث دوائر قصيرة بين اللفات المتجاورة. يمكن أن يؤدي ذلك إلى انخفاض كبير في أداء المحول وقد يتطلب إصلاحات مكلفة أو حتى استبدال.
3. الحمولة الزائدة والحماية
تؤثر سعة الدائرة القصيرة لشبكة الطاقة أيضًا على كيفية حماية محول الصب من التحميل الزائد. عندما تكون الشبكة ذات سعة دائرة قصر عالية، يجب اختيار أجهزة حماية التيار الزائد (مثل الصمامات وقواطع الدائرة) بعناية. إذا لم يتم تصنيف أجهزة الحماية بشكل صحيح، فقد لا تكون قادرة على مقاطعة تيار الدائرة القصيرة في الوقت المناسب، مما قد يسبب أضرارًا جسيمة لمحول الصب.
ومن ناحية أخرى، إذا كانت سعة الدائرة القصيرة منخفضة، فقد تكون أجهزة الحماية أقل إجهادًا. ومع ذلك، فهذا يعني أيضًا أن المحول قد يكون أكثر عرضة لأنواع أخرى من الأخطاء التي قد تسبب التحميل الزائد. على سبيل المثال، قد لا يؤدي خطأ صغير في الشبكة إلى تشغيل أجهزة الحماية على الفور، وقد يتم تحميل المحول بشكل زائد لفترة أطول، مما يؤدي إلى تلفه.
4. اعتبارات التصميم
كمورد لمحولات الصب، نحن بحاجة إلى أن نأخذ في الاعتبار قدرة الدائرة القصيرة لشبكة الطاقة عند تصميم محولاتنا. بالنسبة للشبكات ذات سعات الدائرة القصيرة العالية، نحتاج إلى استخدام مواد عزل أكثر قوة ودعامات ميكانيكية أقوى للملفات. وهذا يزيد من تكلفة تصنيع المحول، ولكن من الضروري التأكد من موثوقيته وسلامته.
نحتاج أيضًا إلى تصميم أنظمة تبريد المحولات بشكل أكثر فعالية. نظرًا لأن تيارات الدائرة القصيرة العالية تولد الكثير من الحرارة، فإن نظام التبريد الأفضل يمكن أن يساعد في تبديد الحرارة بسرعة أكبر، مما يقلل الضغط الحراري على المحول.
5. التوافق مع المعدات الأخرى
تؤثر سعة الدائرة القصيرة لشبكة الطاقة أيضًا على توافق محول الصب مع المعدات الكهربائية الأخرى في النظام. على سبيل المثال، غالبًا ما يتم استخدام محولات التيار جنبًا إلى جنب مع محولات الصب لقياس التيار المتدفق عبر النظام.

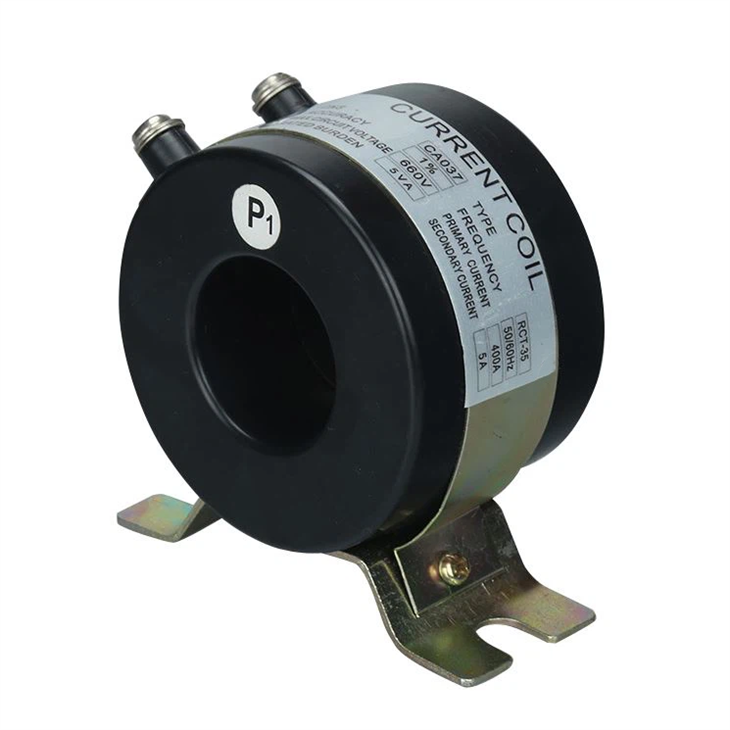

هناك أنواع مختلفة من محولات التيار المتاحة، مثلLMK2 - 0.66/SDH - 0.66 المحولات الحالية,DSC سلسلة المحولات الحالية، وRCT سلسلة المحولات الحالية. يجب أن تكون محولات التيار هذه قادرة على التعامل مع تيارات الدائرة القصيرة في النظام. إذا كانت شبكة الطاقة ذات سعة دائرة قصر عالية، فيجب تصنيف محولات التيار وفقًا لذلك لضمان القياس الدقيق والحماية المناسبة للنظام.
في الختام، فإن قدرة الدائرة القصيرة لشبكة الطاقة لها تأثير عميق على صب المحولات. يؤثر على الضغط الحراري والميكانيكي على المحول، ومتطلبات التصميم والحماية، والتوافق مع المعدات الأخرى. باعتبارنا موردًا لمحولات الصب، نحتاج إلى العمل بشكل وثيق مع عملائنا لفهم سعة الدائرة القصيرة لشبكات الطاقة الخاصة بهم وتزويدهم بمحولات مناسبة تمامًا لاحتياجاتهم الخاصة.
إذا كنت في السوق لشراء محول صب وترغب في مناقشة كيفية تأثير سعة الدائرة القصيرة لشبكة الطاقة على متطلباتك، فلا تتردد في التواصل معنا. نحن هنا لمساعدتك في الاختيار الأفضل لنظامك الكهربائي.
مراجع
- أنظمة الطاقة الكهربائية: التحليل والتصميم بقلم ج. دنكان جلوفر، وموكوتلا س. سارما، وتوماس ج. أوفرباي
- هندسة المحولات: التصميم والتكنولوجيا والتشخيص بقلم تابان ك. بهاتاشاريا
