تعد تقنية الحد من الضوضاء لالتقاط المحولات جانبًا حاسمًا في مجال توزيع الطاقة. كمورد رائد لمحولات الصب ، أنا على دراية بالتقنيات والمبادئ المختلفة وراء انخفاض الضوضاء الفعال في هذه الأجهزة الكهربائية الأساسية.
فهم مصادر الضوضاء في صب المحولات
قبل الخوض في تقنيات تقليل الضوضاء ، من المهم أن نفهم من أين تأتي الضوضاء في محولات الصب. المصادر الرئيسية للضوضاء في محولات الصب هي اختصاص المغناطيسية والاهتزازات الميكانيكية.
تعتبر تنفيذ المغناطيسية ظاهرة حيث يتوسع النواة المغناطيسية للمحول ويتقلص مع تغير المجال المغناطيسي. يولد هذا التوسع والانكماش الدوري الاهتزازات ، والتي بدورها تنتج ضوضاء مسموعة. يعتمد حجم الاختصاص المغناطيسي على خصائص المادة الأساسية ، مثل اتجاه الحبوب وشدة المجال المغناطيسي.
يمكن أن تحدث الاهتزازات الميكانيكية أيضًا بسبب القوى الكهرومغناطيسية التي تعمل على اللفات والمكونات الأخرى للمحول. يمكن أن تتسبب هذه القوى في اهتزاز الأجزاء ، خاصة في ظروف الحمل العالية ، وتساهم في مستوى الضوضاء الكلي.
تقنيات الحد من الضوضاء
التصميم الأساسي واختيار المواد
واحدة من أكثر الطرق الأساسية لتقليل الضوضاء في المحولات الصب هي من خلال التصميم الأساسي الدقيق واختيار المواد. غالبًا ما يتم استخدام الحبوب الكهربائية ذات الجودة عالية الجودة كمواد أساسية. يحتوي هذا النوع من الصلب على معامل تنفيذ مغناطيسي أقل مقارنة بالصلب غير الموجود ، مما يعني أنه يعاني من توسيع أقل وتقلصًا عند تعريضه إلى مجال مغناطيسي.
بالإضافة إلى المادة ، يلعب التصميم الأساسي أيضًا دورًا مهمًا. يمكن أن يساعد التصميم الأساسي المتدرج في تقليل تسرب التدفق المغناطيسي وتقليل الاهتزازات المغناطيسية. يضمن تصميم LAP - LAP توزيعًا أكثر اتساقًا للحقل المغناطيسي عبر النواة ، مما يقلل بدوره من الإجهاد على المادة الأساسية ويقلل من مستوى الضوضاء.
التخميد الاهتزاز
تخميد الاهتزاز هو تقنية أخرى فعالة لخفض الضوضاء. باستخدام مواد التخميد ، يمكن امتصاص الاهتزازات الناتجة عن النواة واللفاء وتبديدها قبل أن تنتقل كأمواج صوتية.
يمكن وضع منصات مطاطية أو مركبات التخميد بين قلب المحول والخزان. تعمل هذه المواد كمخزن مؤقت ، وتمتص الاهتزازات وتقليل نقل الطاقة الميكانيكية إلى البيئة المحيطة. على سبيل المثال ، يمكن تثبيت طبقة من المطاط عالي الجودة مع خصائص التخميد الجيدة في قاعدة النواة لعزلها عن الخزان ومنع الاهتزازات من الانتقال عبر جدران الخزان.
تصميم العلبة
تصميم العلبة المحول أيضًا له تأثير كبير على الحد من الضوضاء. يمكن أن تعمل العلبة المصممة بشكل جيد كحاجز صوت ، مما يمنع الضوضاء من الهروب إلى البيئة.
يمكن أن يؤدي استخدام حاويات جدار مزدوجة مع صوتي - امتصاص المواد الموجودة بينها إلى تقليل مستوى الضوضاء بشكل كبير. يمكن تصطف الجدار الداخلي للتجويد بمواد عزل صوتي ، مثل الألياف الزجاجية أو الصوف المعدني. تحتوي هذه المواد على صوت ممتاز - امتصاص خصائص ويمكنها فخ الموجات الصوتية داخل العلبة ، مما يقلل من انبعاث الضوضاء.
تقنيات تقليل الضوضاء المتقدمة
إلغاء الضوضاء النشطة
إلغاء الضوضاء النشط هو تقنية ناشئة في مجال الحد من ضوضاء المحولات. تعمل هذه التكنولوجيا من خلال توليد إشارة مضادة للضوضاء متساوية في السعة ولكن مقابل الطور إلى إشارة الضوضاء التي ينتجها المحول.
يتم وضع الميكروفونات بالقرب من المحول لاكتشاف إشارة الضوضاء. تقوم وحدة التحكم بعد ذلك بمعالجة هذه الإشارة وتولد إشارة مضادة للضوضاء ، والتي يتم تشغيلها بعد ذلك من خلال مكبرات الصوت الموجودة في محول المحول. عندما تجمع إشارة الضوضاء المضادة مع إشارة الضوضاء الأصلية ، فإنها تلغي بعضها البعض ، مما يؤدي إلى انخفاض كبير في مستوى الضوضاء الكلي.
ديناميات السوائل الحسابية (CFD) للتبريد وتقليل الضوضاء
ديناميات السوائل الحسابية (CFD) هي أداة قوية يمكن استخدامها لتحسين نظام التبريد للمحول مع تقليل الضوضاء أيضًا. من خلال محاكاة تدفق السوائل ونقل الحرارة داخل المحول ، يمكن للمهندسين تصميم نظام تبريد أكثر كفاءة يقلل من الضوضاء الناتجة عن مراوح التبريد.
على سبيل المثال ، يمكن استخدام تحليل CFD لتحديد سرعة المروحة المثلى وشكل الشفرة والموضع لضمان التبريد المناسب مع الحد الأدنى من الضوضاء. من خلال تقليل الاضطراب وتقلبات الضغط في تدفق هواء التبريد ، يمكن تقليل الضوضاء الناتجة عن المشجعين بشكل كبير.
عروض منتجاتنا وتقليل الضوضاء

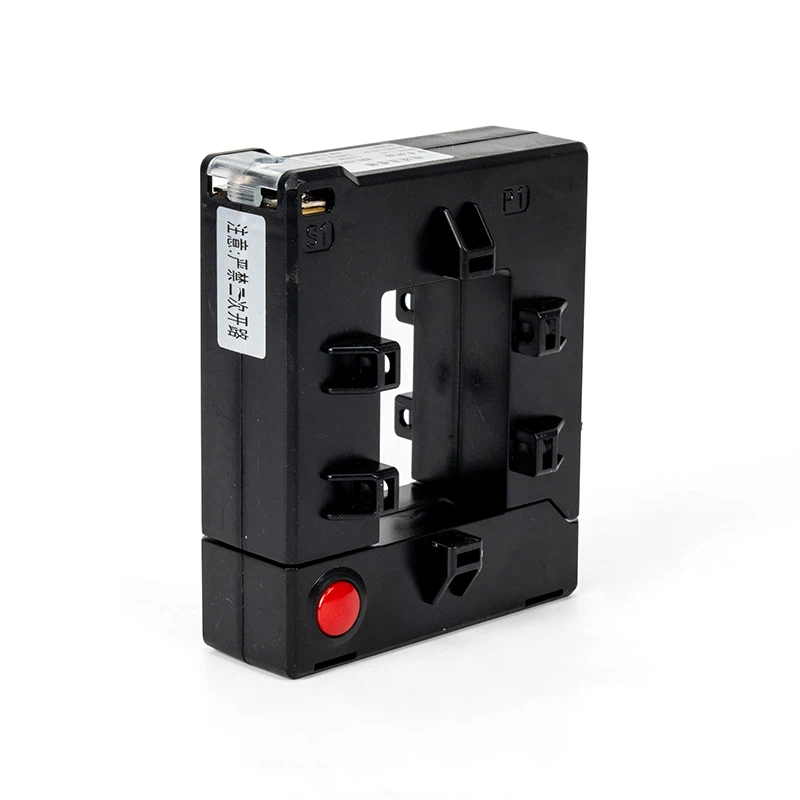

كمورد محول الصب ، نحن ملتزمون بتوفير منتجات عالية الجودة مع تقنيات تقليل الضوضاء المتقدمة. ملكناالمحولات الحالية DP الجديدةتم تصميمها مع أحدث المواد الأساسية وتقنيات العلبة لضمان تشغيل ضوضاء منخفضة. جوهر هذه المحولات مصنوع من الفولاذ الكهربائي الموجهة للحبوب عالية الدرجة ، والذي تم اختياره بعناية لتقليل تنفيذ المغناطيسي.
ملكناسلسلة DX Series الحاليةيتميز بحالة - من - - نظام التخميد الاهتزاز الفن. يتم استخدام وسادات المطاط بين النواة والخزان لامتصاص الاهتزازات ومنعها من نقلها إلى البيئة. بالإضافة إلى ذلك ، تم تصميم العلبة من سلسلة DX ببناء جدران مزدوج ومواد عزل صوتي ، مما يوفر أداءً ممتازًا في الحد من الضوضاء.
الDP تقسيم المحول الحاليهو منتج آخر في محفظتنا التي تستفيد من تقنيات تقليل الضوضاء المتقدمة. نستخدم تحليل CFD لتحسين نظام التبريد لهذا المحول ، مما يضمن التبريد الفعال مع الحد الأدنى من الضوضاء.
اتصل بنا للمشتريات والمناقشة
إذا كنت في السوق لإلقاء المحولات بأداء ممتاز لخفض الضوضاء ، فإننا ندعوك للاتصال بنا للشراء ومزيد من المناقشة. يعد فريق الخبراء لدينا على استعداد لتزويدك بمعلومات مفصلة حول منتجاتنا ، والمواصفات الفنية ، وكيف يمكن أن تلبي تقنيات الحد من الضوضاء متطلباتك المحددة. سواء كنت تبحث عن محول للتطبيق الصناعي الصغير أو مشروع توزيع الطاقة الكبير ، لدينا الحل الصحيح لك.
مراجع
- "ضوضاء المحولات: أسباب وتأثيرات ومقاييس التحكم" - معاملات IEEE على توصيل الطاقة
- "المواد الأساسية المتقدمة لمحولات الضوضاء المنخفضة" - مجلة الهندسة الكهربائية
- "تقنيات تخميد الاهتزاز في محولات الطاقة" - المجلة الدولية لأنظمة إلكترونيات الطاقة والقيادة
