ما هو الإخراج المقدر للمحول الحالي؟
كمورد محنك للمحولات الحالية ، شاهدت مباشرة الدور الحاسم الذي تلعبه هذه الأجهزة في الأنظمة الكهربائية. أحد الأسئلة الأكثر شيوعًا من قبل عملائنا هو حول الإخراج المقدر للمحول الحالي. في منشور المدونة هذا ، سوف أتعمق في مفهوم الإخراج المقدر ، وأهميته ، وكيف يؤثر على أداء المحولات الحالية.
فهم أساسيات المحولات الحالية
قبل أن نغوص في الإخراج المقدر ، دعونا نراجع بإيجاز ماهية المحول الحالي. المحول الحالي (CT) هو نوع من محول الأدوات المصمم لقياس التيار الكهربائي في الدائرة. إنه يعمل عن طريق ترحيل التيار العالي في الدائرة الأولية إلى تيار أقل قابلة للقياس في الدائرة الثانوية. ثم يتم استخدام هذا التيار السفلي بواسطة العدادات والمرحلات والأجهزة الأخرى لأغراض القياس والحماية والتحكم.
يتم توصيل اللف الأساسي للمحول الحالي في سلسلة مع الدائرة التي تحمل التيار المراد قياسه ، في حين أن اللف الثانوي متصل بجهاز القياس أو الحماية. تُعرف نسبة التيار الأساسي إلى التيار الثانوي بنسبة المنعطفات ، والتي يتم تحديدها بعدد المنعطفات في اللفات الأولية والثانوية.
ما هو الإخراج المقدر للمحول الحالي؟
يشير الإخراج المقدر للمحول الحالي إلى الحد الأقصى للأعباء (الحمل) الذي يمكن للمحول توفيره للدائرة الثانوية مع الحفاظ على دقته المحددة. يتم التعبير عنه عادة في فولت - amperes (VA) في عامل طاقة معين (عادة 0.8 متخلف). يعد الإخراج المقدر معلمة مهمة لأنه يحدد نوع وحجم الأجهزة القياسية أو الحماية التي يمكن توصيلها بالدائرة الثانوية للمحول الحالي.
عندما يتجاوز العبء على الدائرة الثانوية الناتج المقدر للمحول الحالي ، ستتأثر دقة المحول. قد يصبح المحول مشبعًا ، مما يؤدي إلى قياسات التيار غير الدقيقة وربما تعرض أداء أنظمة الحماية والتحكم. لذلك ، من الأهمية بمكان اختيار محول حالي مع إخراج مصنّف مناسب لعبء الدائرة الثانوية.
العوامل التي تؤثر على الإخراج المقنن
يمكن أن تؤثر عدة عوامل على الإخراج المقدر للمحول الحالي:
- المواد الأساسية: نوع المواد الأساسية المستخدمة في المحول الحالي له تأثير كبير على ناتجه المقنن. يمكن أن توفر المواد الأساسية عالية الجودة ، مثل الصلب السيليكون أو المعدن غير المتبلور ، خصائص مغناطيسية أفضل ، مما يسمح للمحول بالتعامل مع أعباء أعلى دون تشبع.
- عدد المنعطفات: يؤثر عدد المنعطفات في اللفات الأولية والثانوية أيضًا على الإخراج المقنن. يمكن أن يؤدي عدد أكبر من المنعطفات في اللف الثانوي إلى زيادة جهد الخرج ، وبالتالي ، الناتج المقدر للمحول.
- المتقاطع - المساحة المقطعية لللفات: تحدد المساحة المتقاطعة لللفات الأولية والثانوية كمية التيار التي يمكن أن تتدفق من خلالها. تتيح المساحة المتقاطعة الأكبر - السعة الدائرية لتيار أعلى - والتي يمكن أن تزيد من الناتج المقنن للمحول.
- درجة حرارة: يمكن أن يكون لدرجة الحرارة تأثير كبير على أداء المحول الحالي. مع زيادة درجة الحرارة ، تزداد مقاومة اللفات ، مما يمكن أن يقلل من جهد الخرج والمخرج المصنف للمحول.
أهمية اختيار الإخراج الصحيح المصنفة
يعد اختيار الإخراج المصنف الصحيح للمحول الحالي أمرًا بالغ الأهمية لعدة أسباب:
- دقة: المحول الحالي مع الإخراج المقنن المناسب يضمن قياس الدقيق الدقيق. إذا كان العبء على الدائرة الثانوية مرتفعًا جدًا ، فقد يشبع المحول ، مما يؤدي إلى قراءات غير دقيقة. من ناحية أخرى ، إذا كان العبء منخفضًا جدًا ، فقد لا يعمل المحول في أدائه الأمثل ، مما يؤثر أيضًا على دقة القياسات.
- الحماية والسيطرة: في أنظمة الطاقة الكهربائية ، يتم استخدام المحولات الحالية لأغراض الحماية والتحكم. يعد المحول الحالي مع الإخراج الصحيح أمرًا ضروريًا للتشغيل السليم للمرحلات الواقية وأجهزة التحكم الأخرى. يمكن أن يؤدي الإخراج غير الصحيح إلى التعثر الخاطئ أو الفشل في الرحلة في حالة حدوث خطأ ، والذي يمكن أن يكون له عواقب وخيمة على سلامة وموثوقية نظام الطاقة.
- التكلفة - الفعالية: يمكن أن يكون اختيار محول حالي مع الإخراج المقرر الصحيح من حيث التكلفة - فعال. يمكن أن يؤدي استخدام محول ذو ناتج مصنّف أعلى بكثير مما هو مطلوب إلى تكاليف غير ضرورية ، في حين يمكن أن يؤدي استخدام محول مع إخراج مصنف منخفض للغاية إلى مشكلات في الأداء وتلف المعدات المحتملة.
عروض المحولات الحالية لدينا
كمورد رائد للمحولات الحالية ، نقدم مجموعة واسعة من المنتجات ذات المخرجات المختلفة المصنفة لتلبية الاحتياجات المتنوعة لعملائنا. ملكناDP تقسيم المحول الحاليهو خيار شائع للتطبيقات التي يلزم التثبيت والمرونة السهلة. إنه مصمم لتوفير قياس دقيق دقيق مع إخراج مناسب مصنف لمجموعة متنوعة من الأعباء الثانوية.

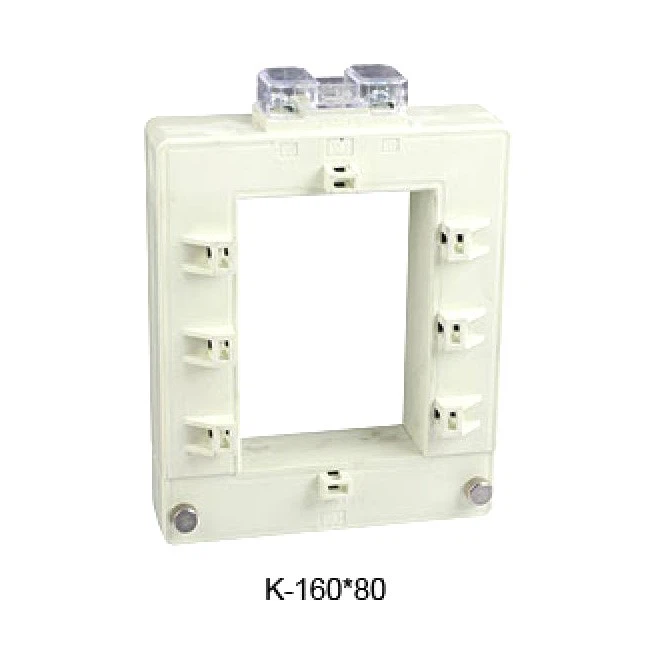

الCHK - 0.66/K تقسيم المحول الحاليهو خيار ممتاز آخر. وهي معروفة بدقة وموثوقيتها العالية ، مما يجعلها مثالية للتطبيقات الهامة في أنظمة توزيع الطاقة.

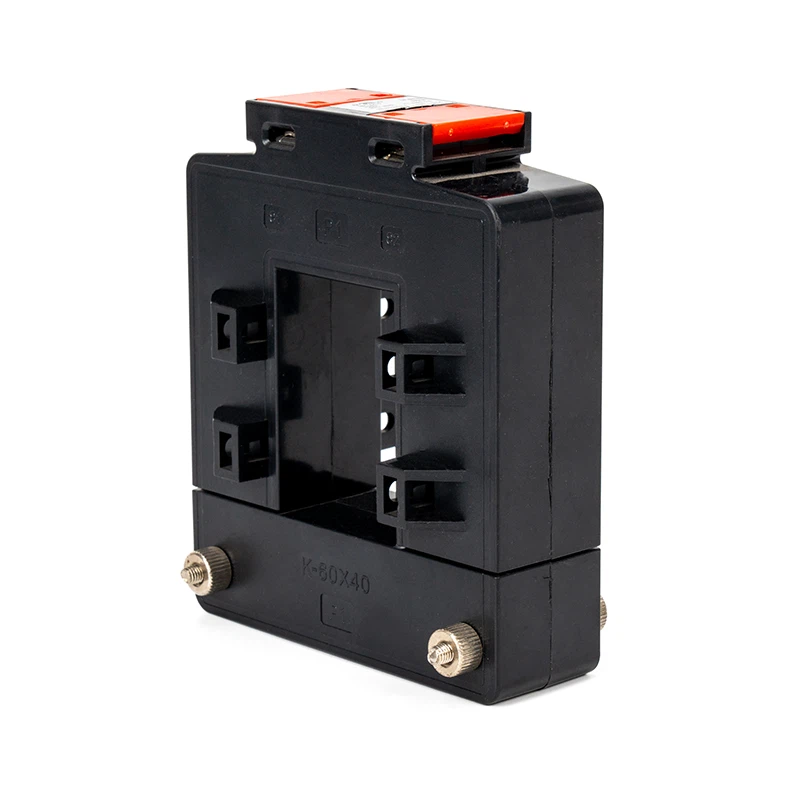

ملكناالمحولات الحالية DP الجديدةتم تصميمها مع أحدث التقنيات والمواد عالية الجودة ، مما يوفر مجموعة واسعة من المخرجات المقدرة لاستيعاب أعباء الدوائر الثانوية المختلفة. هذه المحولات مناسبة لمختلف الصناعات ، بما في ذلك توليد الطاقة ونقلها وتوزيعها.
كيفية تحديد المخرجات المقدرة المناسبة
لتحديد المخرجات المقدرة المناسبة للمحول الحالي ، تحتاج إلى النظر في الخطوات التالية:
- حساب العبء: أولاً ، احسب العبء الكلي للدائرة الثانوية. ويشمل ذلك مقاومة أجهزة القياس أو الحماية ، وأسلاك التوصيل ، وأي مكونات أخرى في الدائرة الثانوية.
- النظر في فئة الدقة: تتطلب التطبيقات المختلفة مستويات مختلفة من الدقة. تتطلب فئات الدقة العالية عادة محولًا حاليًا مع إخراج أعلى مصنفة للحفاظ على الدقة المحددة في ظل ظروف التشغيل المختلفة.
- حساب التوسع في المستقبل: عند اختيار محول حالي ، من المهم أيضًا النظر في التوسع المستقبلي للنظام الكهربائي. إذا كان هناك إمكانية لإضافة المزيد من الأجهزة القياسية أو الحماية في المستقبل ، فقد تحتاج إلى اختيار محول حالي مع إخراج أعلى مصنف لاستيعاب العبء المتزايد.
اتصل بنا للحصول على احتياجاتك الحالية
إذا كنت في السوق من أجل محول حالي وتحتاج إلى مساعدة في اختيار المنتج المناسب مع الإخراج المناسب ، فإن فريق الخبراء لدينا هنا للمساعدة. لدينا خبرة واسعة في مجال المحولات الحالية ويمكننا تزويدك بالمشورة المهنية والحلول المخصصة. سواء كنت بحاجة إلى محول حالي واحد لمشروع صغير أو إمدادات كبيرة على نطاق واسع لمحطة توليد الكهرباء ، يمكننا تلبية متطلباتك.
لا تتردد في التواصل معنا للحصول على مزيد من المعلومات أو لبدء مناقشة المشتريات. نتطلع إلى العمل معك لضمان التشغيل الموثوق والدقيق بأنظمة الكهرباء الخاصة بك.
مراجع
- "أنظمة الطاقة الكهربائية: التصميم والتحليل" بقلم J. Duncan Glover و Mulukutla S. Sarma و Thomas J. Overbye.
- "محولات الأدوات: النظرية والتصميم والتطبيق" بقلم RA Stout.
- الوثائق الفنية للشركة المصنعة حول المحولات الحالية.
