مقدمة المنتج

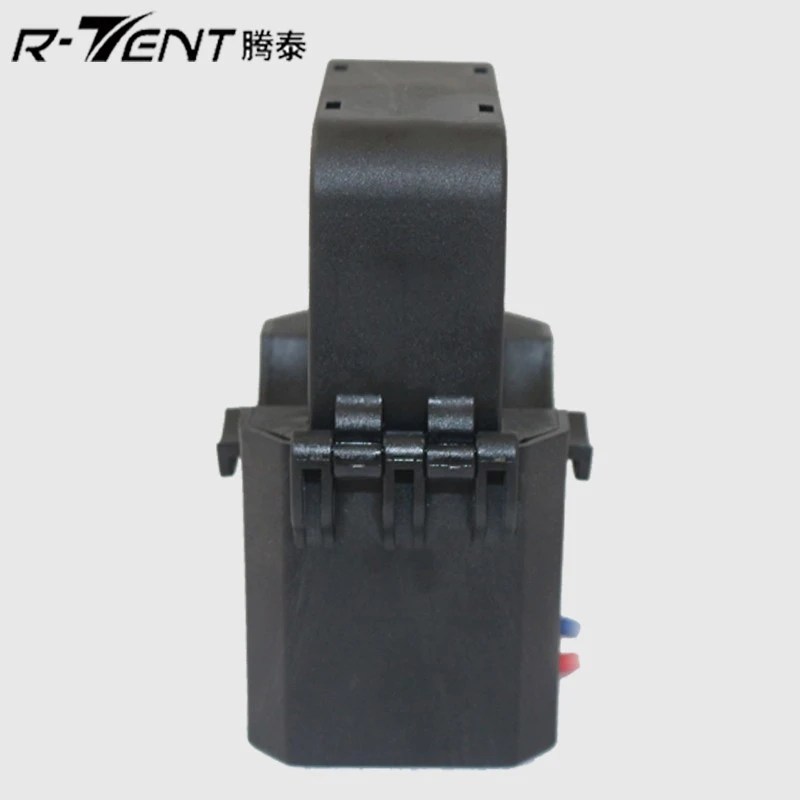

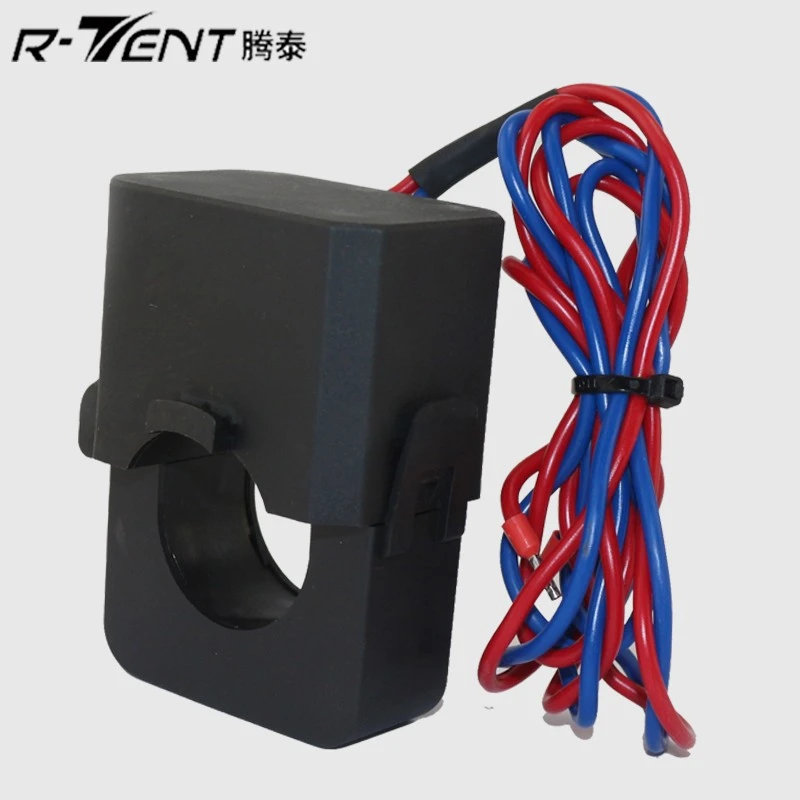

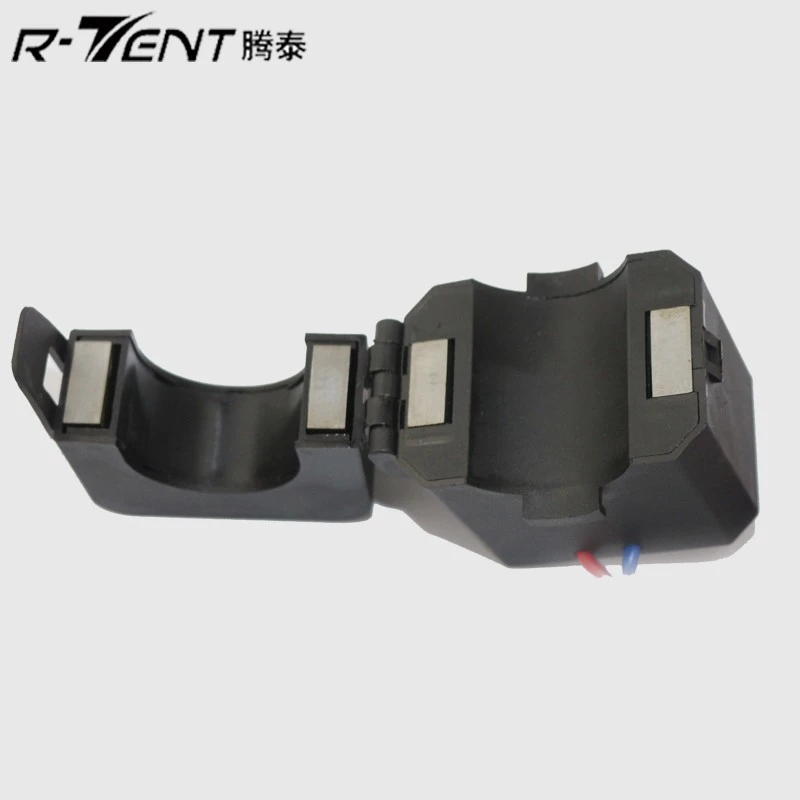

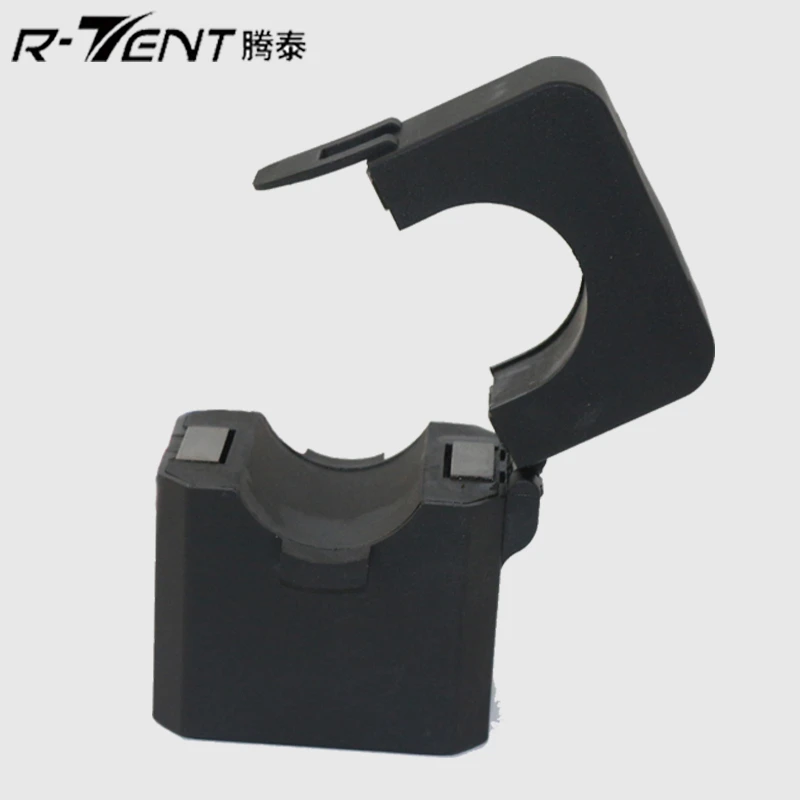

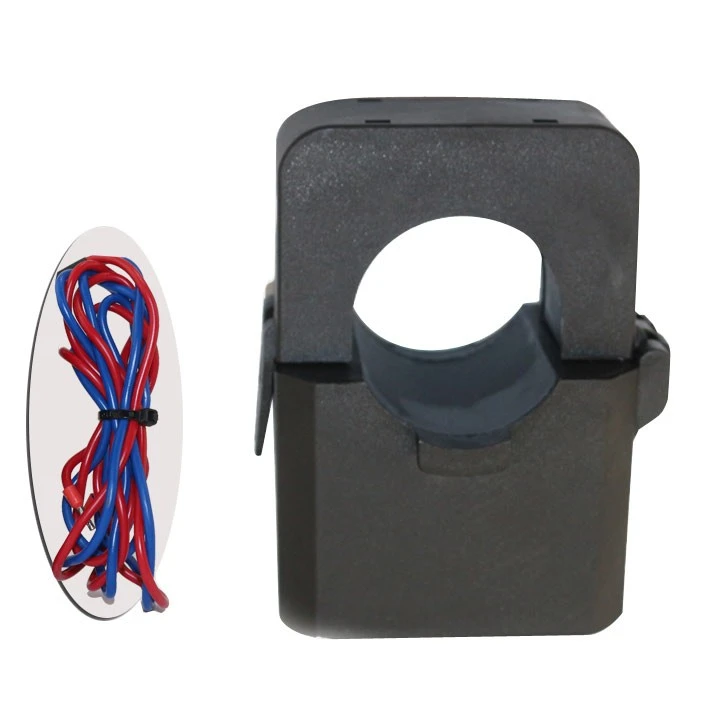

محول نوع CTKD SPLITES هو تحسن في المحول التقليدي. يتم تحويله إلى نوع مجاني من النوع ، والذي يمكن تثبيته بسرعة وتفكيكه دون انقطاع التيار الكهربائي أو الانفصال ، ويسهل تشغيله. تحتوي هذه السلسلة من المنتجات على نطاق قياس واسع ، مع نطاق تيار أساسي مصنّف من 5 إلى 63 0 A ، نطاق تيار ثانوي مقدر من 0 إلى 1A ، ومدى نسبة التحول الحالي من 500: 1 إلى 10000: 1. تضمن عملية التصنيع المنظم مستوى دقتها وموثوقيتها والمتطلبات الفنية الأخرى.
ميزات المنتج
- بنية المفاجئة ، والاتساق الجيد ، والتوصيل المغناطيسي العالي الصلب ، والخطية الجيدة ، والحساسية العالية.
- صب راتنج الايبوكسي الداخلي ، الاستقرار الجيد ، الوزن الخفيف ، سهولة التثبيت.
طلب
ينطبق على قياس الطاقة ، وتحليل جودة الطاقة وجمع إشارة المعدات الكهربائية ƒ قابلة للتطبيق على إدارة جانب الطلب على معدات الإضاءة والمحركات وأجهزة الطاقة وغيرها من المعدات ..
مخطط اتصال الدائرة
مؤشرات الأداء والمعلمات الكهربائية
|
تردد التشغيل |
50-2 khz |
|
المدخلات المقدرة |
5A-630A |
|
نطاق القياس |
10 ٪ في -130 ٪ في |
|
الإخراج المقدر |
0. 333v (ac) أو 0-500 ma |
|
اختلاف النسبة |
أقل من أو يساوي ± 1. 0 ％ |
|
اختلاف الطور |
أقل من أو يساوي ± 60 |
|
القوة العازلة |
2.5kv/1ma/1min |
|
مقاومة العزل |
DC500V/100MΩ دقيقة |
المعلمات الميكانيكية
|
صدَفَة |
PA ، GRADE PLAME مثبطات {{0}} V0 |
|
هيكل عظمي |
PBT |
|
جوهر الحديد |
الصلب السيليكون |
|
الهيكل الداخلي |
مشبك |
|
بناء |
إصلاح التعادل الكابل |
|
درجة حرارة التشغيل |
－25 درجة -＋ 75 درجة |
|
الرطوبة المحيطة |
أقل من أو يساوي 85 ٪ |
|
اتصالات الإخراج |
ul 1015 22 awg pvc ؛ زوج ملتوي بالأبيض والأسود 2.5m |
اختيار المواصفات (Outputma/V)
|
تحديد |
المدخلات المقدرة (أ) |
الإخراج المقدر (MA/V) |
مستوى الدقة |
الحجم (مم) |
|||
|
Ø |
A |
B |
C |
||||
|
سي تي كيه دي 10 |
5-75A (5,10,20,50,75) |
5-75A |
0.5,1.0,3.0 |
10.0 |
43 |
25.8 |
26.5 |
|
CTKD16 |
5-150A (5,10,50,100,150) |
0-100 ma |
0.5,1.0,3.0 |
16 |
56 |
31 |
33 |
|
سي تي كيه دي 24 |
10-250A (10,50,100,200,250) |
0-200 ma |
0.5,1.0,3.0 |
24.5 |
72 |
45.6 |
39 |
|
سي تي كي دي 36 |
10-630A (20,100,250,400,600) |
10-630A |
0.5,1.0,3.0 |
35.7 |
86.5 |
60 |
43.5 |
مخطط اتصال الدائرة
ملحوظة:
التيار الأساسي المصنفة: 0-600 aac z
تيار ثانوي مصنف: 1A/5A
الحمل المقدر: 1.5،2.5 ، 3.75 ، 5. 0 ، 7.5 VA
مستوى الدقة: {{0}}. 2 ، 0. 5 ، 1. {7}} ، 3.0 class z
اتصالات الإخراج: ul 1015 22 awg ؛ lead: 2.5 m
نصيحة:عند استخدام محول حالي ، يحظر عليها فتح الدائرة الثانوية ، لأن هذا قد يؤدي إلى توليد الجهد العالي.
